Impressionen

Impressionen und Rückblick

Hier stellen wir einige Anlagen vor, die bereits montiert wurden. Hier finden Sie einen Überblick der verschiedenen Anlagevarianten. Der Montageort eines Energiespeichers muss immer unbedingt folgende Anforderungen erfüllen:

  • ebener, tragfähiger und waagerechter Untergrund
  • ebene, gerade und tragfähige Wände (bei hängender Montage)
  • frostsicher und geschützt vor Witterung und/oder Haustieren
  • keine Gefahr durch Wasser und/oder zu hoher Luftfeuchtigkeit (maximal 85 %, nicht kondensierend)
  • idealerweise versperrbare Räumlichkeit

Das Energiespeichersystem von BR Energy besteht immer aus zumindest 2 Elementen:

  • Leistungsschrank (Wechselrichter, MPPT, Anbindung an das Gebäude etc.), erkennbar durch die 4 schwarzen Ventilationsgitter, Abmessungen: 1200 x 1200 x 400 mm
  • Speicherschrank (Akkus, Batteriemanagementsystem etc.), Abmessungen: 1200 x 800 x 400 mm oder 1200 x 1200 x 400 mm (je nach Kapazität und/oder Kundenwunsch)
  • Erweiterungen der Speicherkapazität sind möglich und erfordern dann gegebenenfalls noch zusätzliche Schränke

Die Anordung der Schränke kann nach Kundenwunsch und/oder Gegebenheiten am Aufstellort variieren:

  • horizontale Montage: die Schränke stehen nebeneinander
  • vertikale Montage: der Leistungsschrank sthet auf dem Speicherschrank
  • an der Wand hängend: der Speicherschrank steht am Boden, der Leistungsschrank wird an der Wand hängend montiert
  • back-2-back-Montage: die Schränke werden mit den Rücksiten zueinander gestellt, sie bilden sozusagen eine kleine Insel
  • getrennt: der Leistungsschrank steht in Raum A, der Speicherschrank in Raum B

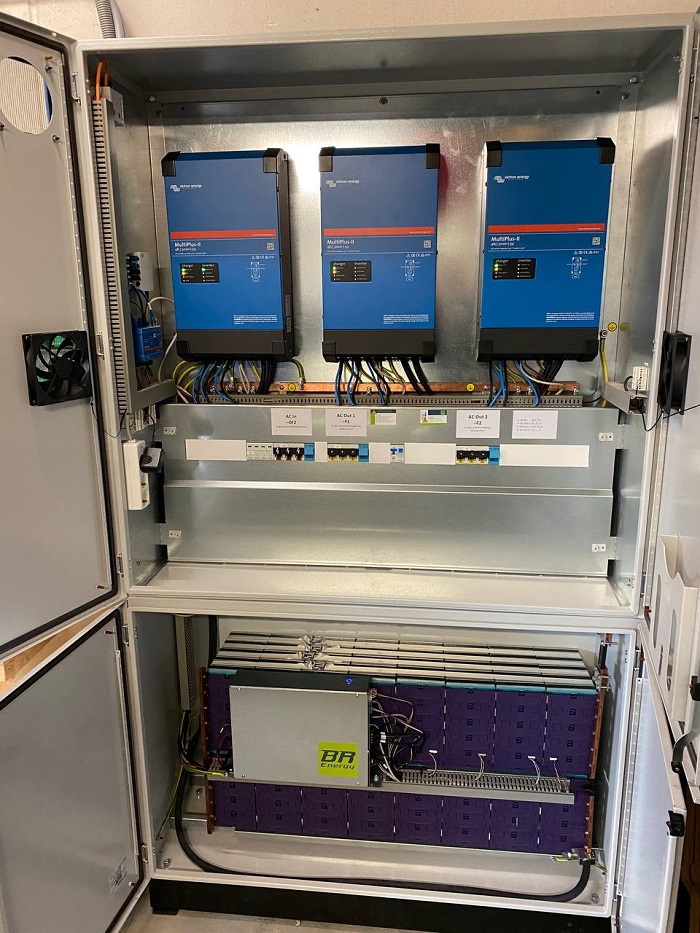

Blick in den Leistungsschrank

  • Leistung: 15 kVa
  • Kapazität: 30 kWh
  • Montage: vertikal

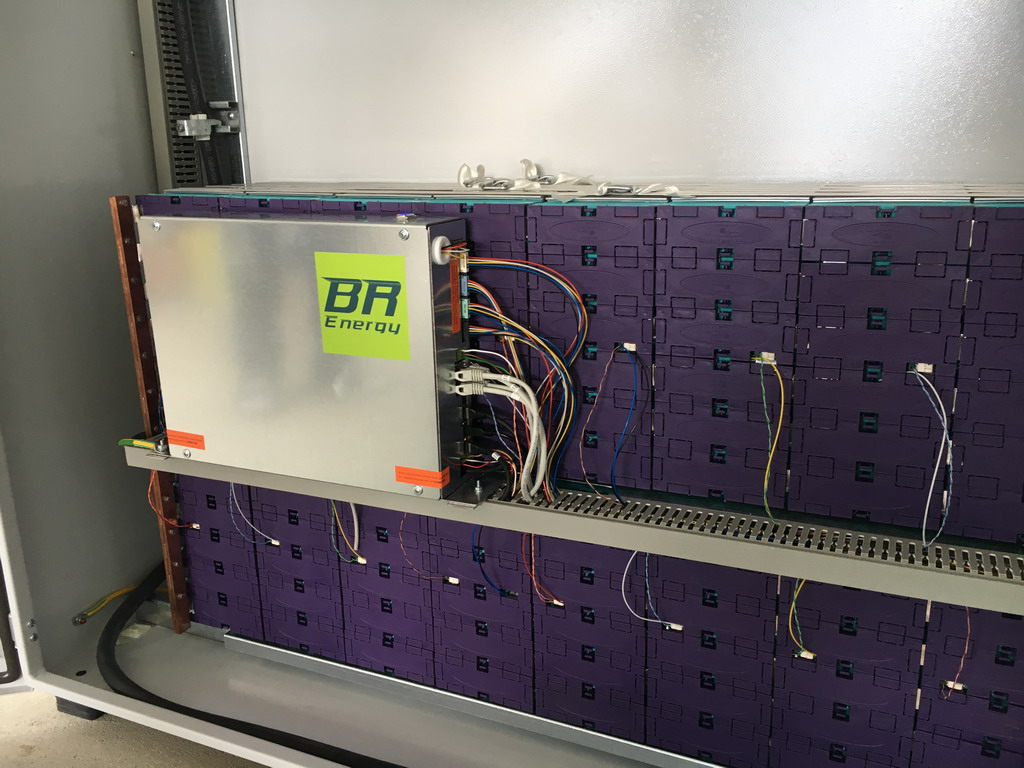

Blick in den Speicherschrank

  • Leistung: 15 kVa
  • Kapazität: 30 kWh
  • Montage: vertikal
  • Besonderheit: Vorbereitung für eine spätere Erweiterung der Kapazität

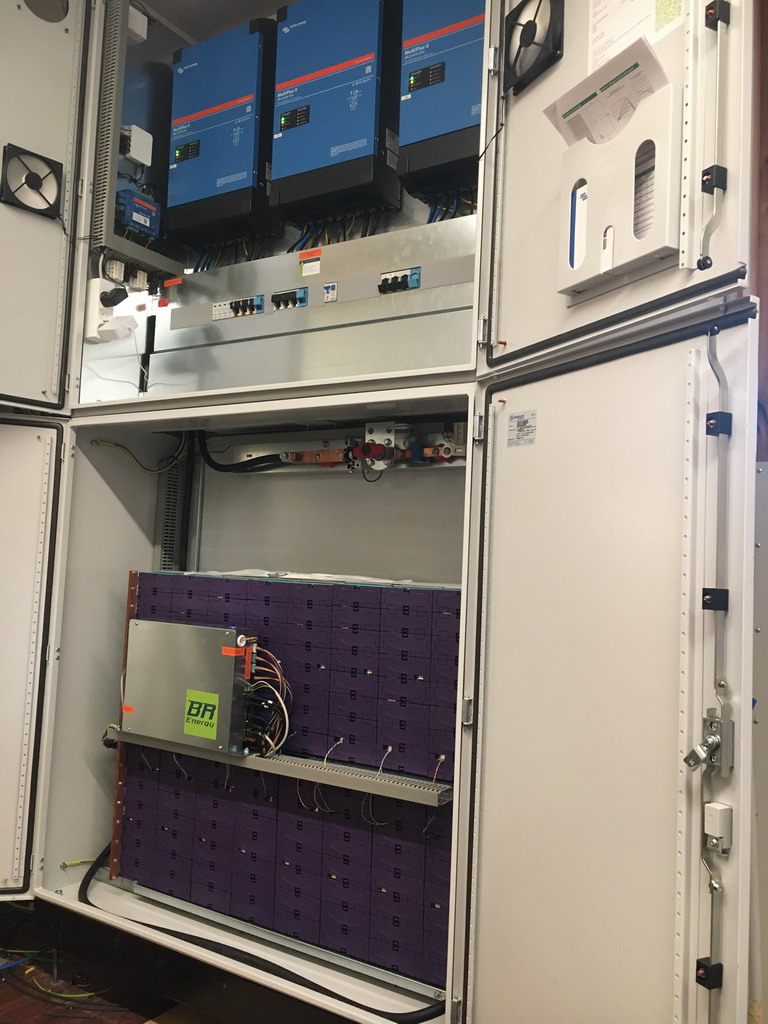

Blick in das Gesamtsystem

  • Leistung: 15 kVa
  • Kapazität: 40 kWh
  • Montage: vertikal
  • Besonderheit: Kapazitätserweiterung möglich, aber (noch) nicht geplant

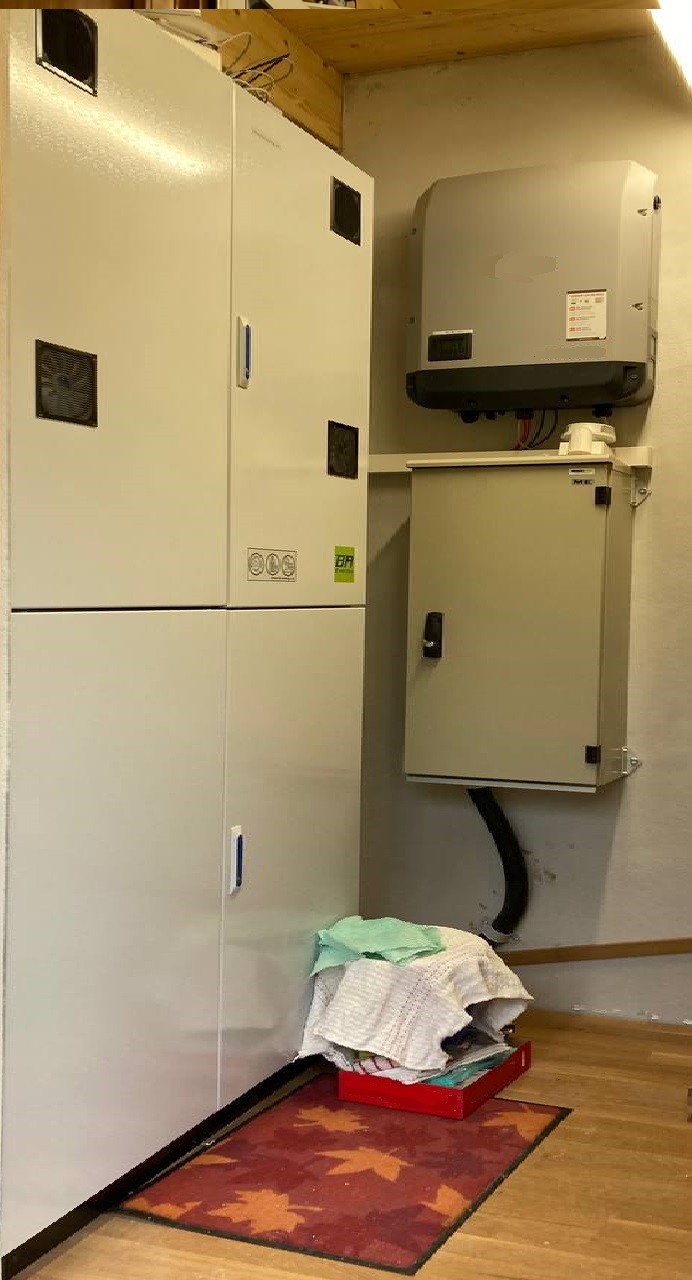

Fertig vertikal montiertes System

  • Leistung: 15 kVa
  • Kapazität: 40 kWh
  • Montage: vertikal
  • Besonderheit: bestehende PV-Anlage liefert Sonnenstrom, tadellose Integration des ESS in das bestehende System

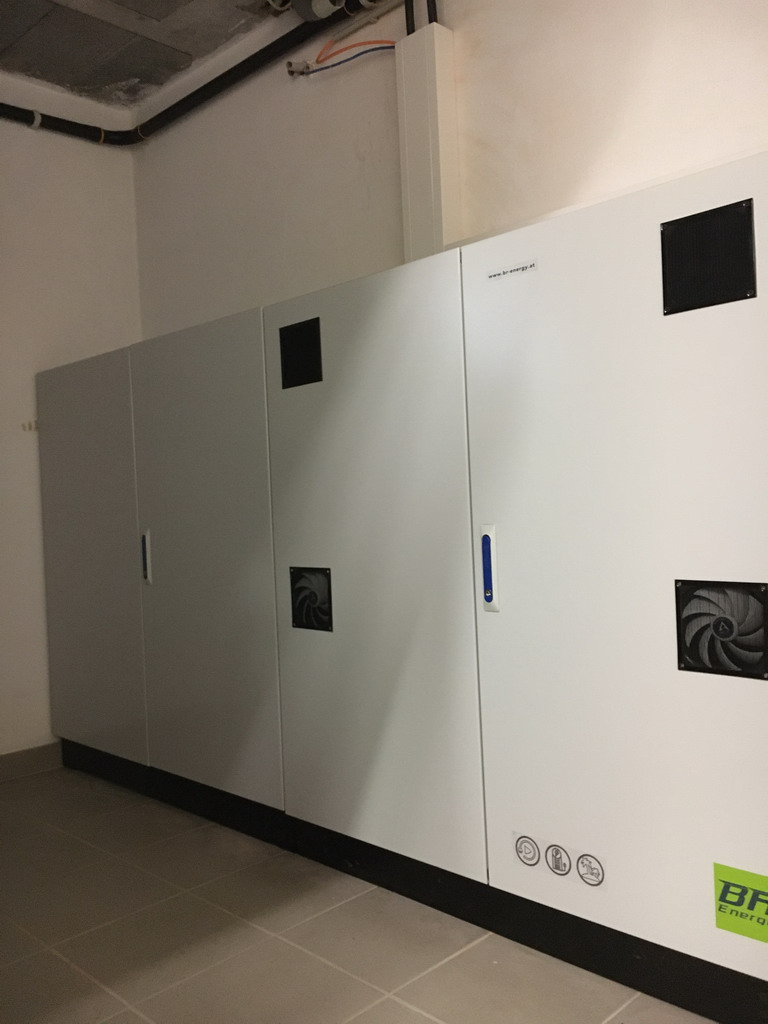

Fertig horizontal montiertes System

  • Leistung: 15 kVa
  • Kapazität: 30 kWh
  • Montage: horizontal; Leistungsschrank rechts

Perfekte Integration und Übersichtlichkeit

  • Leistung: 15 kVa
  • Kapazität: 30 kWh
  • Montage: vertikal
  • Besonderheit: das ESS interagiert mit sämtlichen Komponten der bereits bestehenden Haustechnik

Diverse Projekte

Hier können Sie noch weitere, abgeschlossene Projekte sehen.

Natürlich werden Sie noch Fragen haben - wir beraten Sie gerne! Bitte nehmen einfach mit uns Kontakt auf!

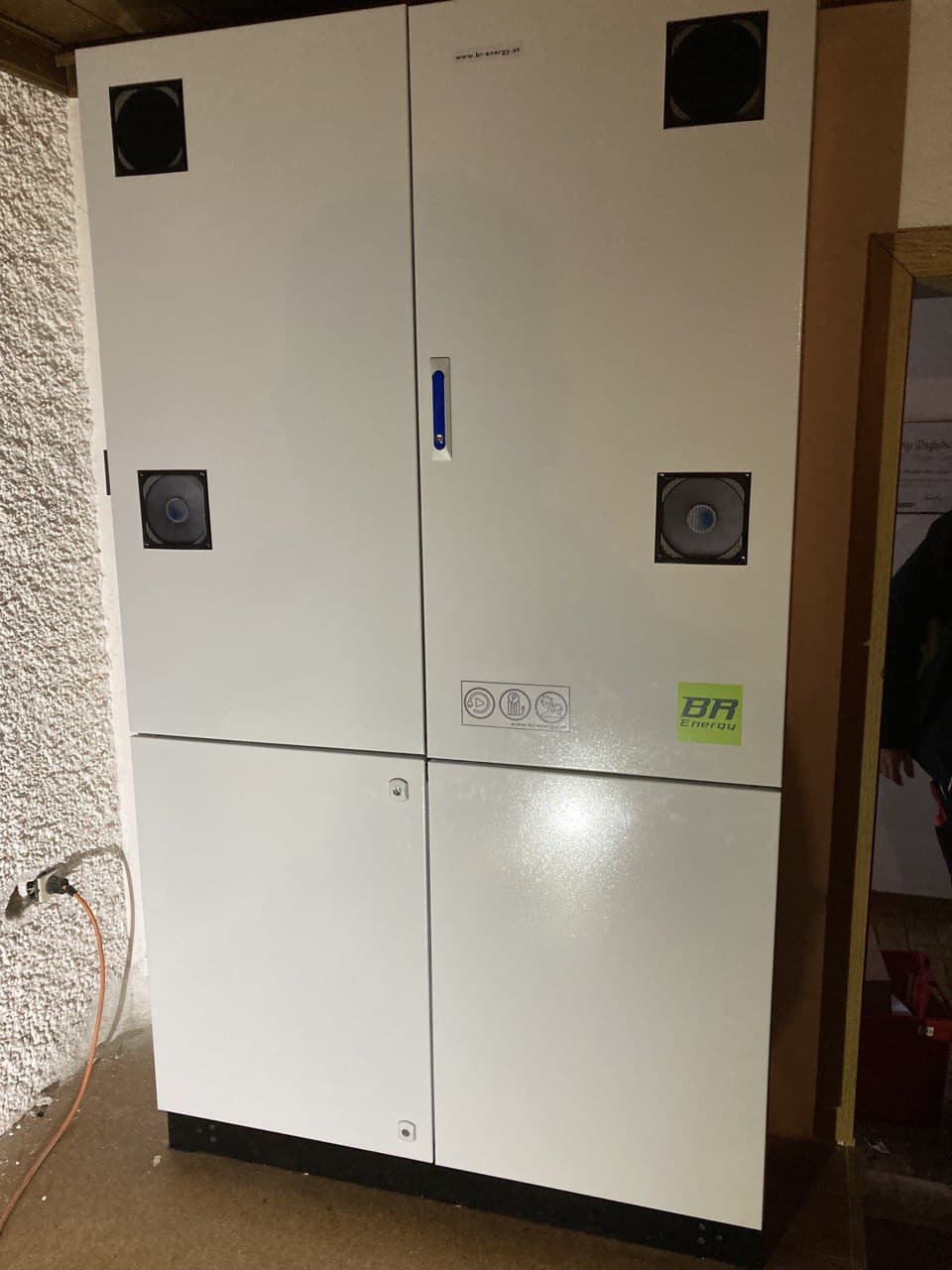

15 kVa 25 kWh - Energiespeichersystem mit niedrigem Batterieschrank, Gesamthöhe ca. 210 cm

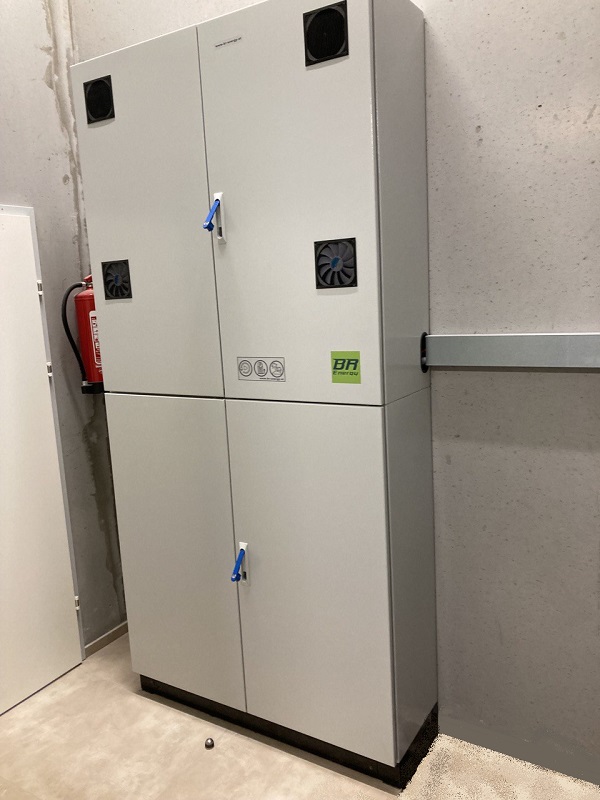

Maximale Power auf minimalem Raum: 15 kVa und 50 kWh Kapazität, Gesamtabmessungen des ESS: ca. 120 x 250 x 40 cm. 250 cm Raumhöhe - ab dem fertigen Bodenbelag - sind für die vertikale Montage von 2 Stück 1200er-Schänken das absolute Minimum.


15 kVa und 50 kWh wunderbar im Keller untergebracht. Maximale Leistung und Kapazität bei geringer Raumhöhe? Natürlich hat das ESS hier auch Platz - ermöglicht durch die hohe Flexibilität bei der Fertigung und Montage der Komponeten.

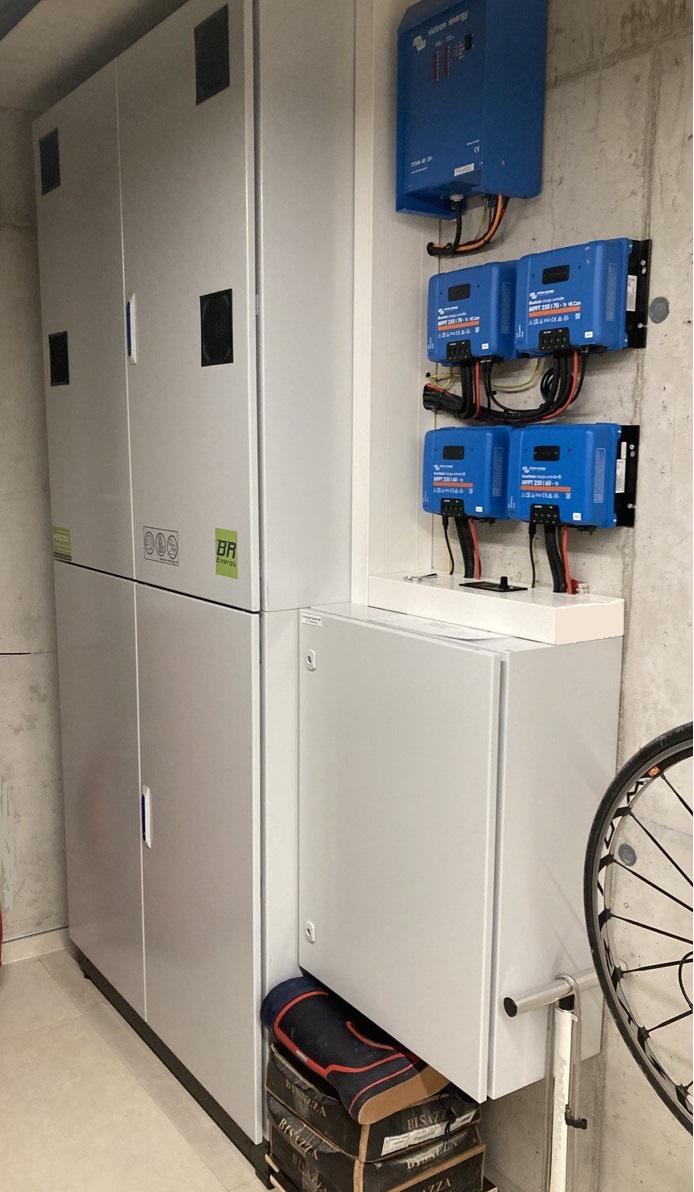

Elegant und funktional: Ein Energiespeichersystem 15 kVa und 30 kWh mit 3 zusätzlichen MPPT 250/85 (blaue Kästchen, rechts oben am Steuerschrank).

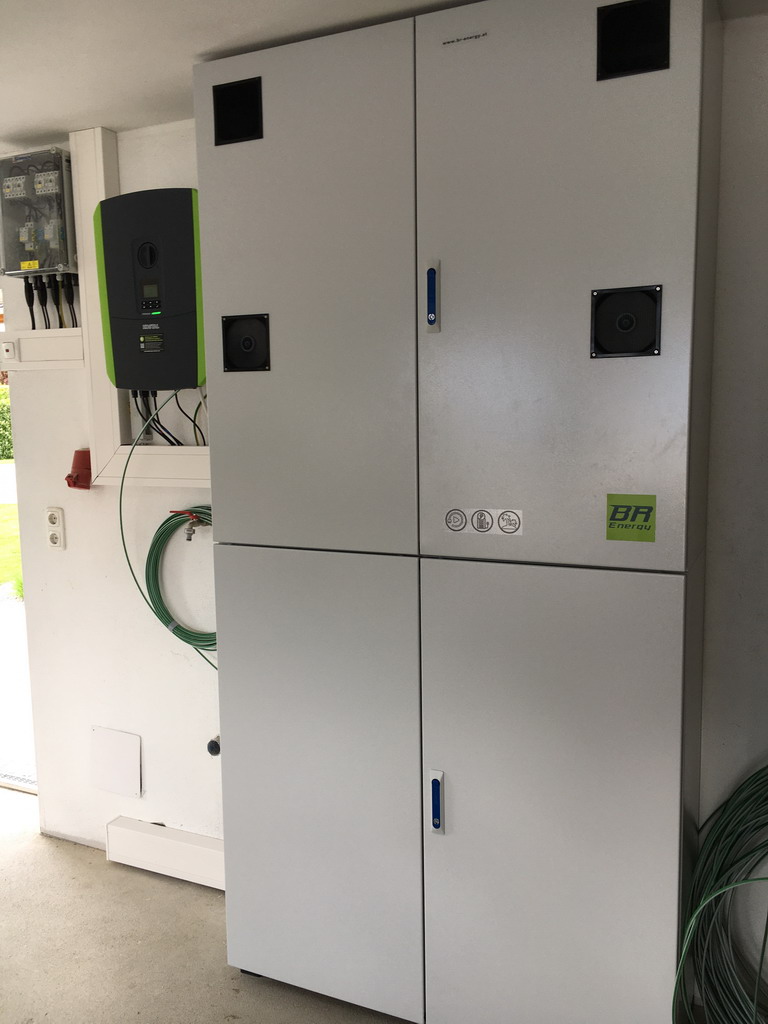

Nahtloses Zusammenspiel mit bereits existierenden Komponeten & Systemen. Die ideale Ergänzung zur bestehenden PV-Anlage!


Viel Leistung und Kapazität sind hier notwendig! 15 kVa und 40 kWh bilden eine mächtige Einheit mit der großen Photovoltaikanlage (Bestand). Der "Anschlußkasten" auf der rechten Seite (Sonderanfertigung), die 4 MPPT und ein Skylla regeln alle Ströme.

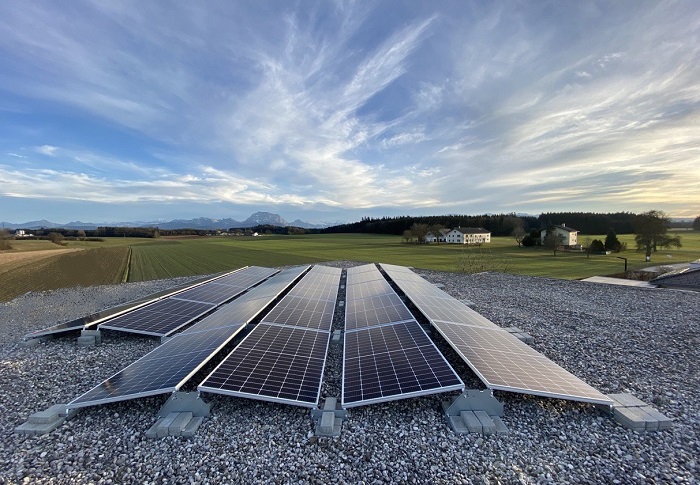

Aufgeräumt, funktional, sicher und im einer neuen Photovoltaikanlage kombiniert. Ein großes Einfamilienhaus ist nun beinahe energieautark!
